Czasomierze wyposażone w komplikację konstrukcji mechanizmu w postaci chronografu często posiadają szereg dodatkowych funkcji, dzięki którym prócz pomiaru odcinków czasu mogą także dostarczać wielu cennych informacji. Jedną z takich funkcji jest TACHOMETR, czyli stała skala tachometryczna (tachymeter, tachymetre), która przyjmuje formę podziałki naniesionej na pierścień okalający kopertę lub umieszczona jest dookoła tarczy.
Tachometr w zegarku pełni dwie podstawowe funkcje:
-
Służy do określenia średniej prędkości w km/h lub milach/h, z jaką porusza się dany obiekt na wyznaczonym dystansie, najczęściej jest to odcinek = 1 kilometrowi lub 1 mili.
-
Umożliwia określenie wielkości godzinowej produkcji, czyli liczbę jednostek produktu stworzonych podczas godziny, w trakcie procesu produkcji.
Tachometr w praktyce – czyli jak korzystać ze skali tachometrycznej.
Odczytywanie informacji przy użyciu podziałki stałej skali tachometrycznej może początkowo wydawać się zadaniem dość skomplikowanym, jednakże w praktyce okazuje się, iż obsługa tego typu zegarka jest bardzo prosta. Należy jedynie pamiętać, iż do prawidłowego użycia czasomierza z tachometrem musimy zawsze dopilnować przed dokonaniem pomiaru, aby wskazówka sekundowa chronografu znajdowała się na godz. 12 w pozycji „spoczynku”.
1. Pomiar średniej prędkości.
Mając dystans od punktu A do punktu B, który wynosi 1 000 metrów, czyli 1 kilometr, możemy przy pomocy chronografu z tachometrem wyznaczyć średnią prędkość z jaką porusza się dany obiekt.
Gdy obiekt startuje w punkcie A – włączamy chronograf – START
Podczas trwania pomiaru wskazówka sekundnika stopera porusza się zgodnie z ruchem wskazówek zegarka odmierzając upływające sekundy.
Gdy obiekt dociera do punktu B – zatrzymujemy pomiar – STOP
Jeżeli pokonanie pojedynczego kilometra, czy też pojedynczej mili, wymaga 18 sekund, skala wskaże prędkość średnią równą odpowiednio 200 km/godz. bądź też 200 mil/godz.
Etapy opisanej powyżej oraz wskazanie ramienia sekundnika doskonale obrazuje film:
Obsługa chronografu w celu odczytywania wskazań skali tachometrycznej nie różni się w zasadzie od „standardowej” obsługi stopera podczas wykonywania pomiarów określonych odcinków czasu. Odczytu dokonuje się w bardzo prosty i czytelny sposób. W celu dokonania dokładnego pomiaru należy jedynie zwrócić uwagę na szczegółowość oraz dokładność wykonania podziałki skali tachometrycznej, gdyż oczywistym jest, że błędnie naniesiona skala będzie dawać złe wyniki.
Ponadto istotna jest pełna sprawność techniczna czasomierza, czyli mechanizm po włączeniu stopera musi pracować równo oraz bez zakłóceń, na co może mieć wpływ słaby naciąg sprężyny napędowej, uszkodzenie podzespołów modułu chronografu lub też zła regulacja werku.
Jak łatwo się domyśleć, zastosowanie funkcji tachometru w taki właśnie sposób wykorzystywane było przez wiele lat w celu określenia prędkości z jaką poruszały się konie wyścigowe, pierwsze automobile oraz wszelkie pojazdy dwu i czterokołowe, a następnie coraz szybsze i znane nam obecnie samochody.
A co w sytuacji, gdy obiekt pokonuje krótszy dystans niż 1 km lub 1 mila ?
W takiej sytuacji również śmiało możemy skorzystać ze stałej skali tachometrycznej, różnica polega jedynie na konieczności dokonania dodatkowego, prostego obliczenia.
Załóżmy, że sportowiec biegnie na dystans 200 metrów.
Włączamy stoper w momencie startu i wyłączamy, gdy atleta przekracza linię mety.
Przypuśćmy, że bieg trwał 20 sekund, czyli wskazówka sekundowa chronografu wskazuje na podziałce skali tachometrycznej wartość = 180, co oznacza średnią prędkość = 180 km/godzinę gdyby dystans miał odległość 1 000 metrów.
Sportowiec przebiegł jedynie 1/5 tej odległości, dlatego też 180 km/h musimy podzielić przez 5, co daje 36 km/h – otrzymujemy średnią prędkość z jaką biegacz pokonał odcinek 200 metrów.
2. Godzinowe tempo produkcji
W przypadku obliczania wielkości produkcji podczas 60 minutowego procesu produkcyjnego sprawa jest jeszcze prostsza.

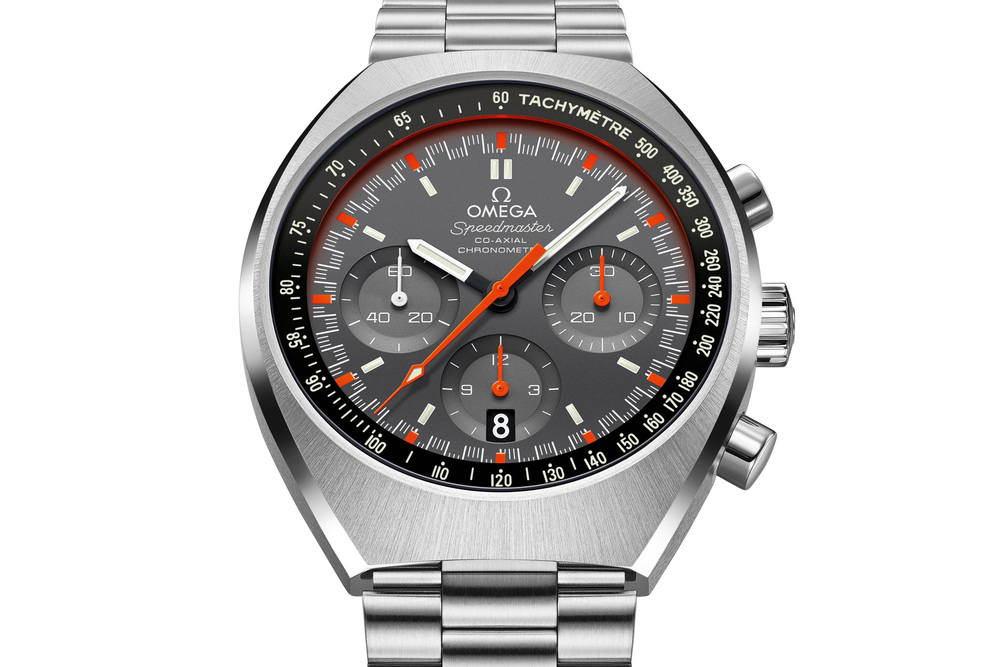

Warto wrócić ponownie do krótkiego filmu umieszczonego powyżej, prezentującego działanie chronografu w zegarku OMEGA Speedmaster 125, zakładając że:
Włączenie stopera następuje w momencie rozpoczęcia produkcji 1 jednostki produkcyjnej.
Następnie odmierzanie czasu niezbędnego do produkcji trwa…
Wyłączenie stopera następuje w momencie, gdy 1 sztuka produktu jest gotowa.
Zajęło to 18 sekund, a wskazówka sekundnika chronografu wskazuje na skali tachometrycznej 200.
Oznacza to, iż w przeciągu godziny w trakcie procesu produkcyjnego wykonanych zostanie 200 sztuk danego produktu.
Nasuwa się pytanie: Ale jak to ? Czy naprawdę 200 sztuk ?
Otóż krótkie obliczenia matematyczne potwierdzają ten wynik:
1 godzina = 60 minut = 3 600 sekund
18 sekund potrzeba do produkcji 1 sztuki produktu.
3 600 sekund / 18 sekund = 200 sztuk
Oczywiście, aby wynik był prawidłowy, przyjmujemy, że czas procesu produkcyjnego jest jednakowy dla wszystkich produktów i trwa tyle samo, czyli w naszym przykładzie 18 sekund – począwszy od 1 sztuki produktu, do ostatniej.
Kiedy powstało narzędzie miernicze o nazwie: tachometr ?
Słowo tachometr pochodzi z języka greckiego: tachos – prędkość , metron – mierzyć.
Wynalezienie tachometru miało miejsce na początku XIX wieku. Pierwotnie narzędzie miernicze w postaci tachometru służyło do pomiaru tempa pracy na liniach montażowych. XIX wiek był okresem bardzo dynamicznego rozkwitu przemysłu, co przyczyniło się, a w zasadzie wymusiło stworzenie nowych sposobów szybszego oraz prostszego pomiaru skali produkcji, która zaczynała szybko rosnąć w coraz krótszym czasie.
Oczywiście w XIX wieku tachometry miały zupełnie inny wygląd niż dzisiejsze czasomierze wyposażone w skalę tachometryczną. Przede wszystkim w tamtym okresie używane były coraz powszechniej zegarki kieszonkowe i taką też formę z biegiem czasu przyjmowały pierwsze chronografy wyposażone w tachometr.
Oczywiście skala ta pod koniec XIX wieku była też nieco inna niż obecnie, gdyż zarówno konie, a następnie pierwsze pojazdy, które zaczęły pojawiać się coraz liczniej nie osiągały prędkości, jakie dziś wydają nam się czymś naturalnym.
Nagły rozwój lokomocji, motoryzacji oraz lotnictwa skutkował potrzebą pomiaru czasu w odniesieniu do prędkości, czego efektem było zastosowanie skali tachometrycznej w znacznie szerszym zakresie. Jeszcze na początku XX wieku chronografy miały formę zegarków kieszonkowych wyposażonych w skalę tachometryczną.
Wraz z nastaniem działań wojennych oraz nastaniem ery transformacji czasomierzy kieszonkowych w znane nam obecnie zegarki naręczne, nastała także potrzeba dopasowania skali tachometrycznej do mniejszych tarcz i kopert stosowanych w zegarkach zakładanych na rękę. Już w latach 30/40 XX wieku produkowano piękne czasomierze wyposażone w komplikacje konstrukcji mechanizmu w postaci chronografu, które posiadały także tarcze ze skalą tachometryczną, a często także telemetryczną.
Modele te początkowo tworzone były głównie z myślą o wojsku, a ich posiadaczami byli wysocy rangą wojskowi oraz piloci samolotów bojowych.

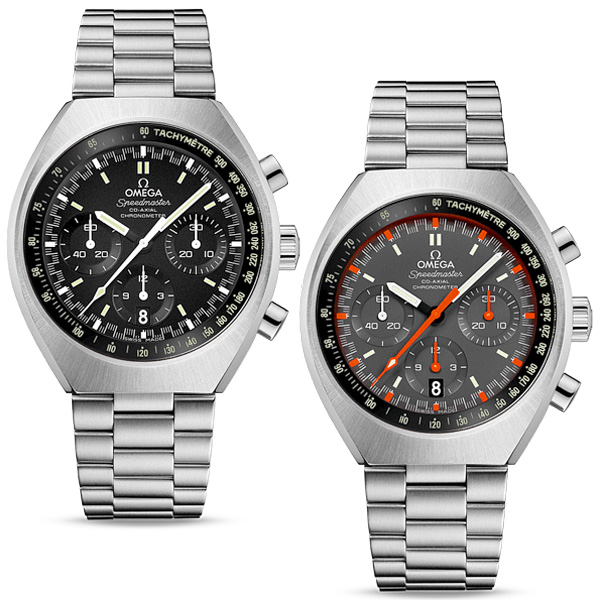

Ciekawostkę stanowi fakt, iż legendarna i kultowa już kolekcja chronografów Speedmaster manufaktury Omega swoją nazwę także zawdzięcza skali tachometrycznej, która to znajdowała się na pierwszym modelu Speedmaster’a stworzonego w 1957 roku.
Wraz z nastaniem ery coraz powszechniej dostępnych zegarków z mikroprocesorami oraz pojawieniem się komputerów i wszelkiego rodzaju innego sprzętu posiadającego coraz to większą moc obliczeniową, skala tachometryczna przestała być potrzeba.
Dziś czasomierze wyposażone w tego typu podziałkę stanowią bardziej „ukłon” w kierunku tradycji i historii zegarmistrzostwa oraz nawiązują do wcale nie tak dawnych czasów, kiedy zegarki mechaniczne były czymś znacznie więcej, niż tylko urządzeniami do pomiaru czasu.
